配电自动化系统利用计算机技术、自动控制技术、现代电子技术、通信技术及网络技术,并使用高性能智能 配电设备,将配电网实时信息、离线信息、用户信息、电网结构参数、地理信息进行集成,构成完整的自动化管理系统,实现配电系统正常运行及事故情况下的监测、保护、控制和配电管理。它是实时的配电自动化与配电管 理系统集成为一体的系统,对配电网进行离线与在线的智能化监控管理,使配电网始终处于安全、可靠、优质、 经济、高效的最优运行状态;

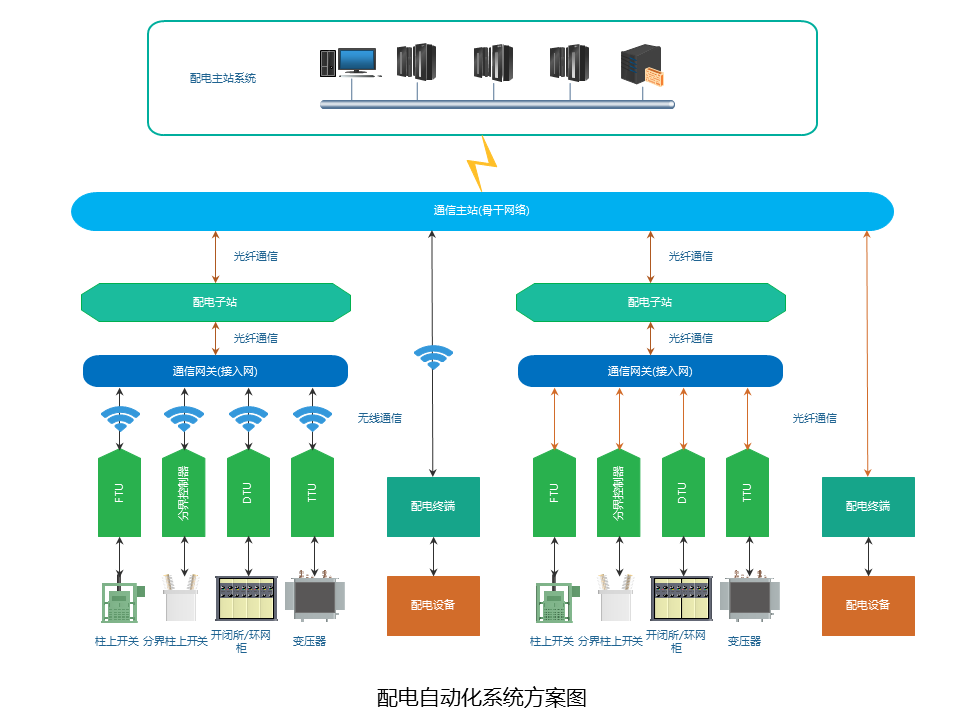

配电自动化系统一般由下列层次组成:配电主站、配电子站(常设在配电所内)、配电远方终端 (FTU、DTU、TTU等)和通信网络。
配电主站位于城市调度中心,配电子站部署于110kV/35kV/10kv配电所,子站负责与所辖区域DTU/TTU/FTU等 电力终端设备通信,主站负责与各个子站之间通信。 配电主站实现数据采集、处理及存储、人机联系和各种应用功能;配电子站(可选)是主站与终端之间的中 间层设备,根据配电自动化系统分层结构的情况而选用。配电子站一般用于通信汇集,也可根据需要实现区域监 控功能;配电终端是安装在一次设备运行现场的自动化装置,根据具体应用对象选择不同的类型;通信通道是连接配电主站、配电子站和配电终端之间实现信息传输的通信网络。 配电自动化系统通过与其他相关应用系统(外部系统)互联,实现数据共享和功能扩展。

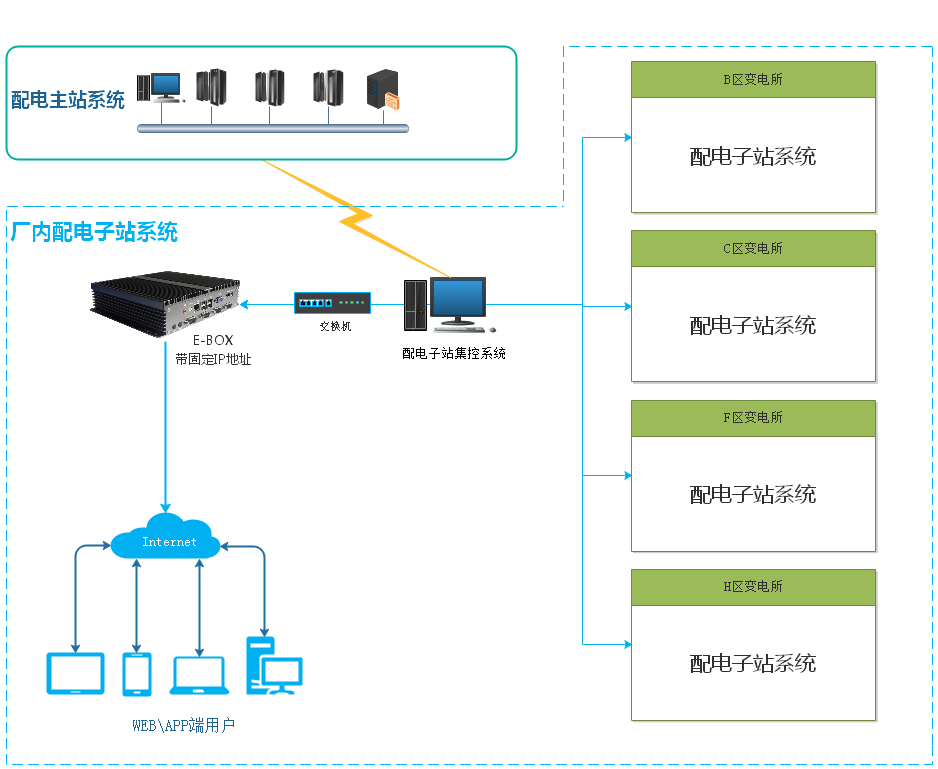

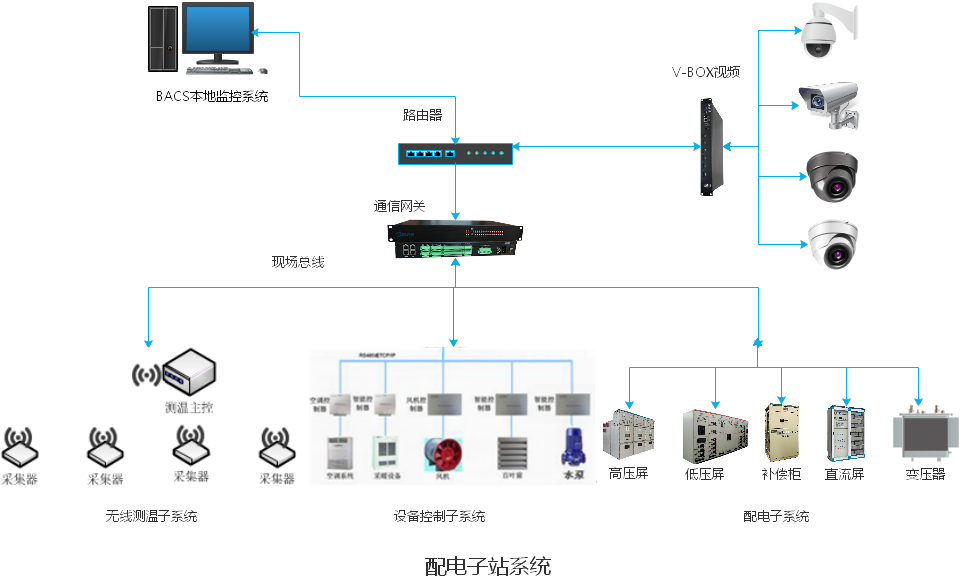

本项目主要负责厂内B区变电所、C区变电所、F区变电所、H区变电所等4个变电所的配电自动化和变电所内的动环数据进行监视和控制,并对厂内财务室、档案室、高层领导办公室的除湿机、空调机等实现远程状态监视和启停机控制,是典型的配电自动化+无人值守变电站应用系统;
BACS以其先进的技术优势,稳定的现场运行经验,在配电自动化+无人值守配电所方面,得到广大用户的一致认可和好评。BACS系统主要且有以下功能:
l 配电所远程数据的实时监控
l 设备及数据异常的及时报警
l 配电所内各数据点的历史数据查询
l 配电所内关键数据的报表召唤和自动生成功能
l 配电所区域内场景情况的远程监视
l 配电所内变压器环境、断路器等重要设备的外观运行状态监视
l 配电所内CT、PT、电缆接头和绝缘子等高压设备的外观监视
l 配电所内隔离开关、接地刀闸的分合状态监视
l 配电所内其它充油设备、易燃设备的外观状态监视
l 配电所内主要室内环境(主控室、高压室、电容器室、独立通信室)情况的监视
l 实现配电所内关键部位防火、防盗的自动监视,并可进行周边报警联动
l 现场风机、空调、照明、水浸等设备的状态监视与控制;
l 硬件平台最小要求
l CPU主频: PIII 800M;
l 内 存: 4G;
l 硬 盘: 512G。
l 软件平台最小要求
l 操作系统:Windows 7、Windows 10、Windows 2008、Windows 2012
l 数据库系统:Microsoft SQL Server 2005/ Microsoft SQL Server 2008
l 报表系统:Microsoft Excel 2007/ Microsoft SQL Server 2010

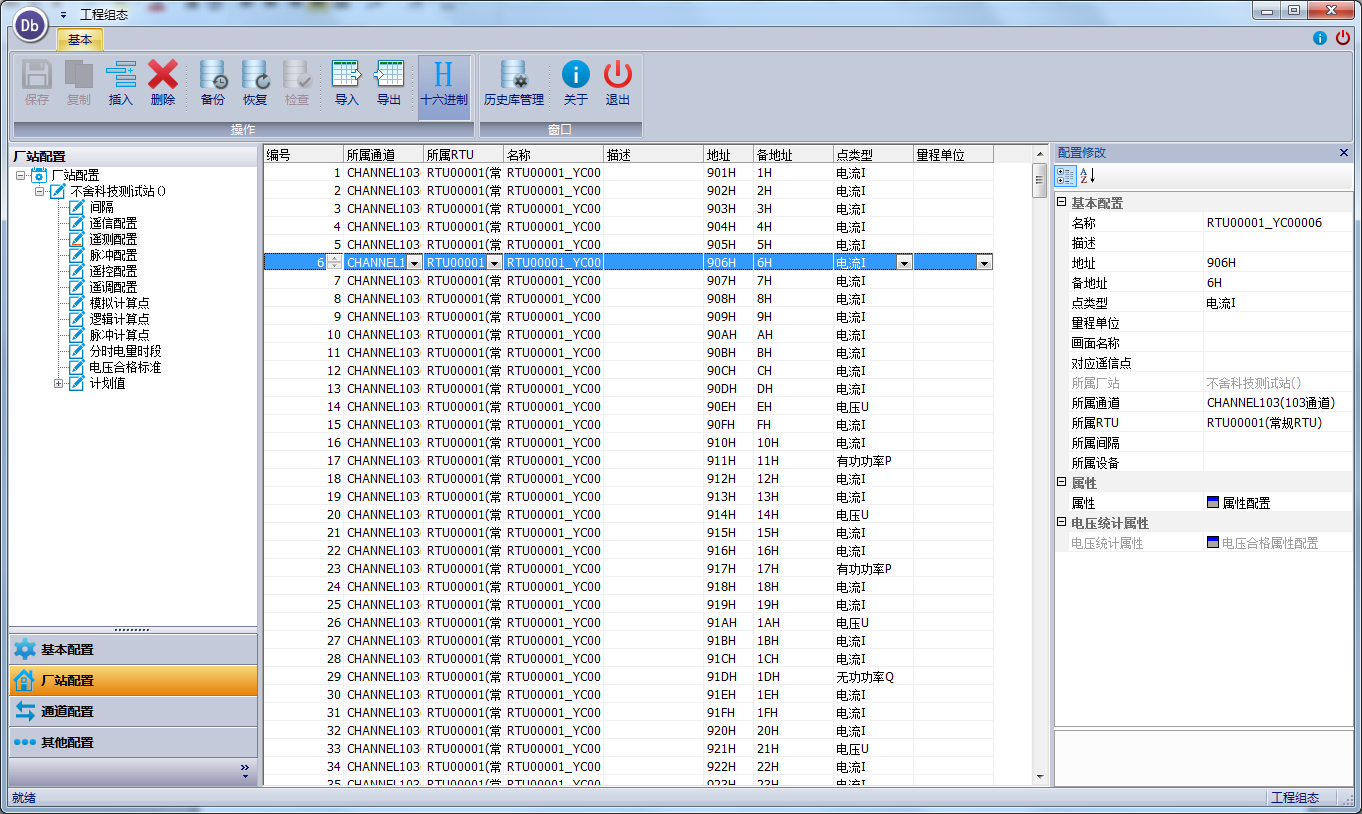

采集间变配电所的综保装置、TTU、FTU、DTU、控制器、各电力仪表等二次设备的实时数据,并进行相关预处理。
l 遥测:采集电力系统中的电流、电压、功率等参数进行上传到后台进行监测
l 遥控:从后台操作电力系统中元器件(开关,闸刀,有载开关)的动作。
l 遥调:调整定值。
l 进行巡回监视和召唤测量。
l 对开关量的状态进行判别,对被测量进行判别,功功率总加和电量累计等。

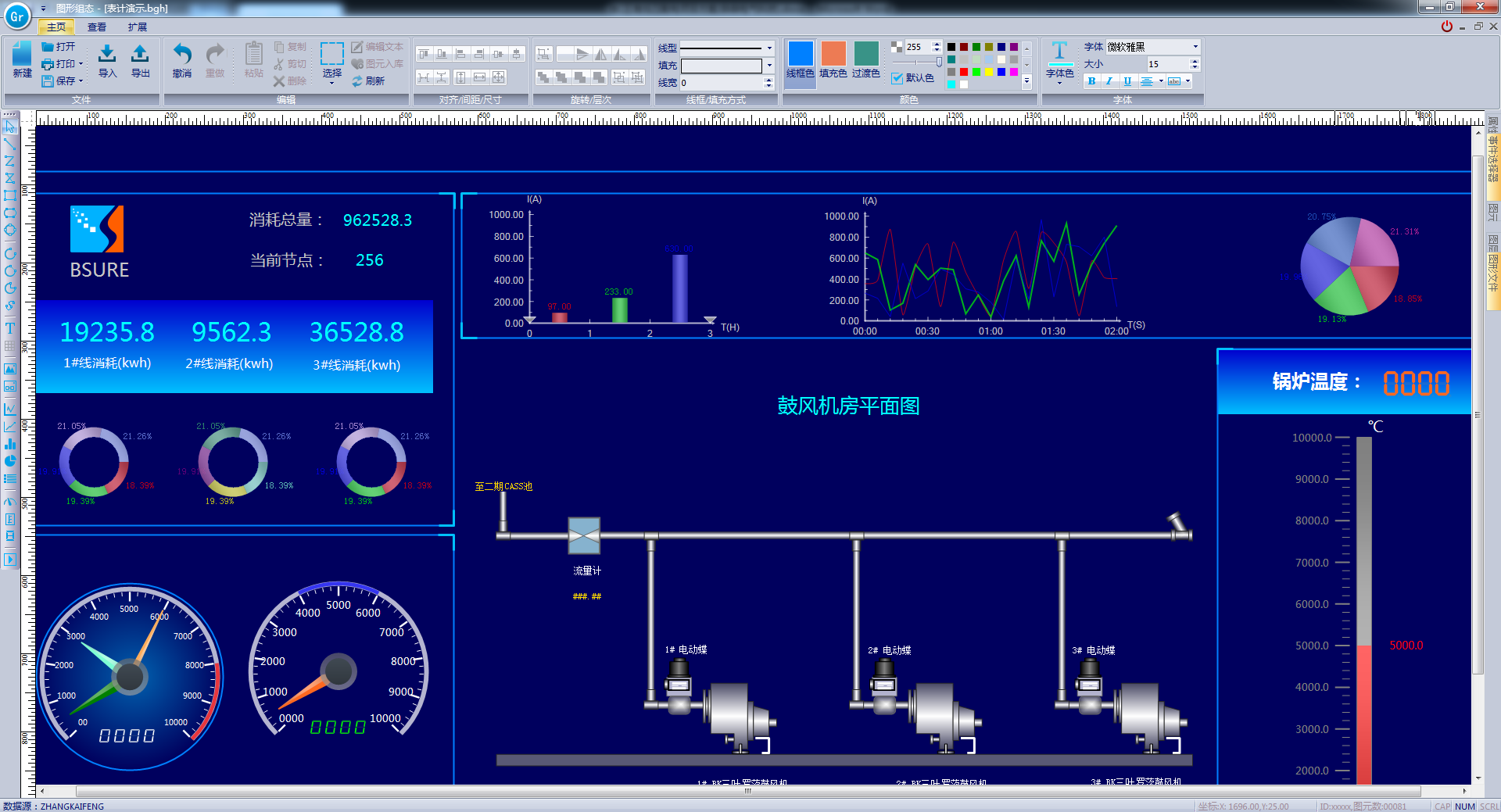

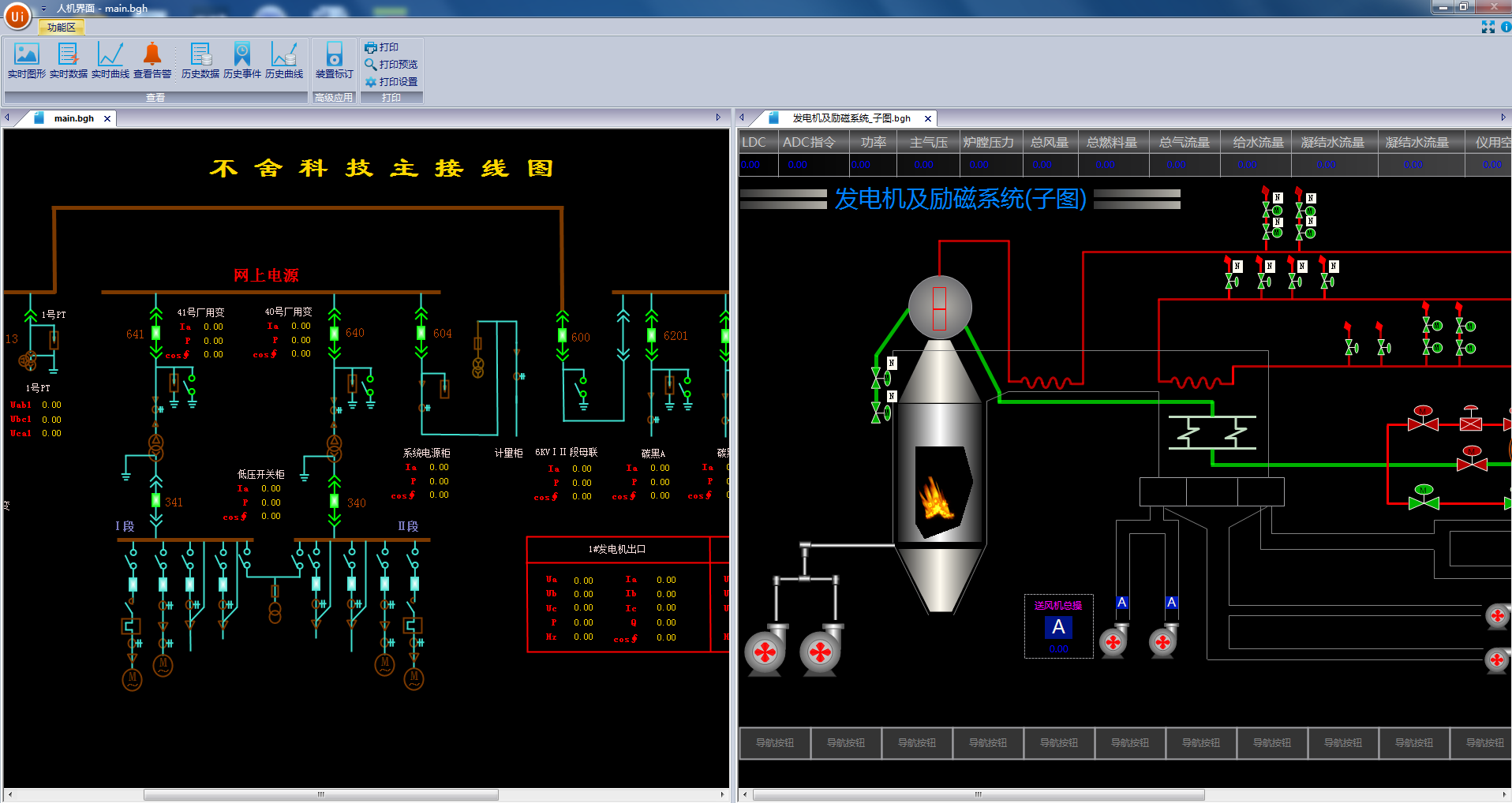

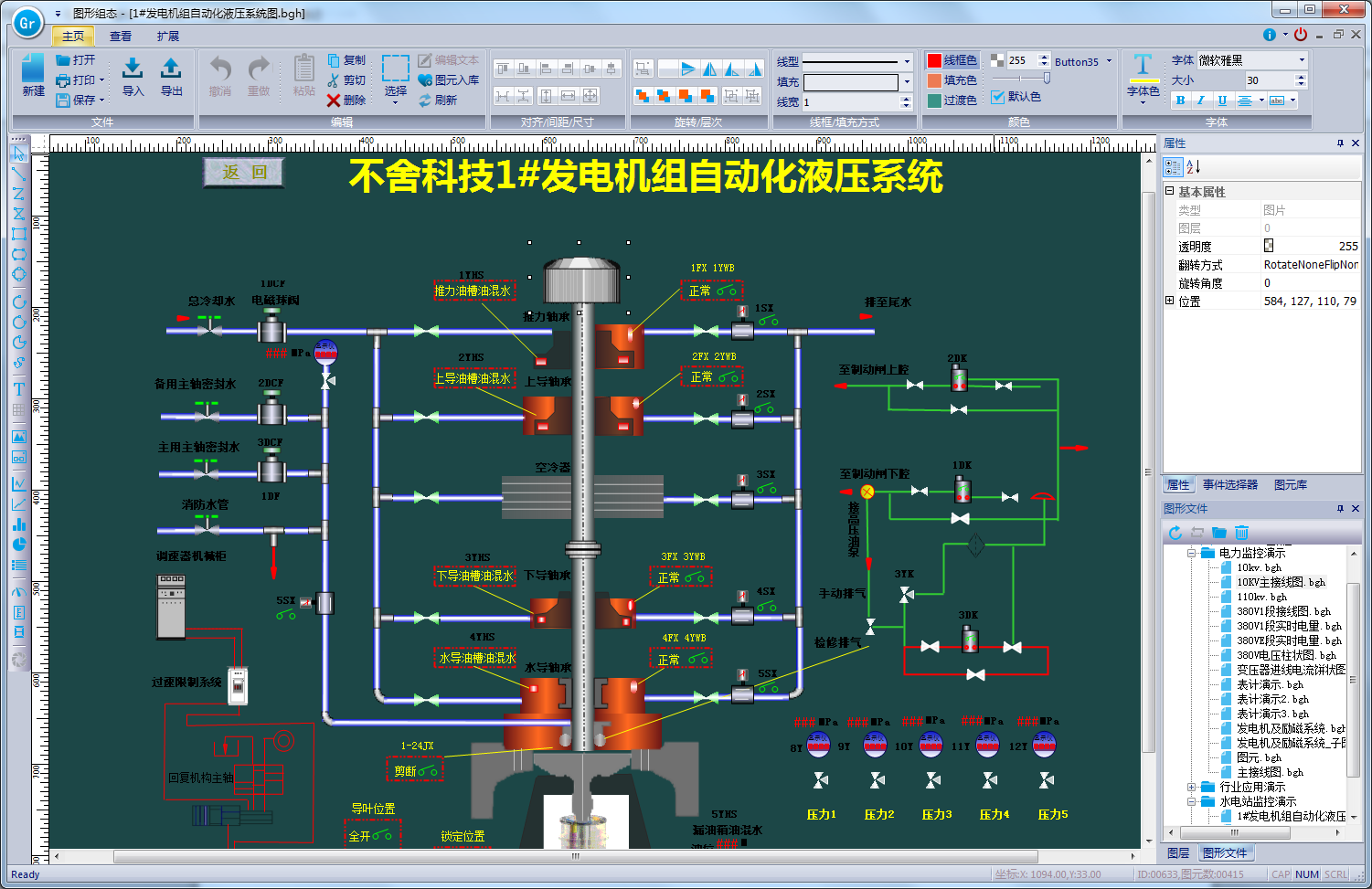

l 用彩色显示电力网接线图及实时数据、负荷(I、P、Q)、潮流方向、频率和电压以及环境温度、变压器档位等,当开关变位时,自动显示对应的网络画面,并通过音响和闪光显示提醒运行人员注意,进行报警打印,还能对被测量越限情况和事故顺序进行显示和打印。
l 进行报表打印、日运行负荷日志打印、月典型报表打印、月电量总加报表打印等。
l 具有人机对话及语音提示功能,可随机打印和显示测量数据与图形(U、I、P等)画面,以及管理功能
l 支持多种通信规约,如IEC101、IEC103、IEC104、ModbusRTU、ModbusTCP等
l 支持通信方式:TCP/IP,RS-232、RS-485、OPC等

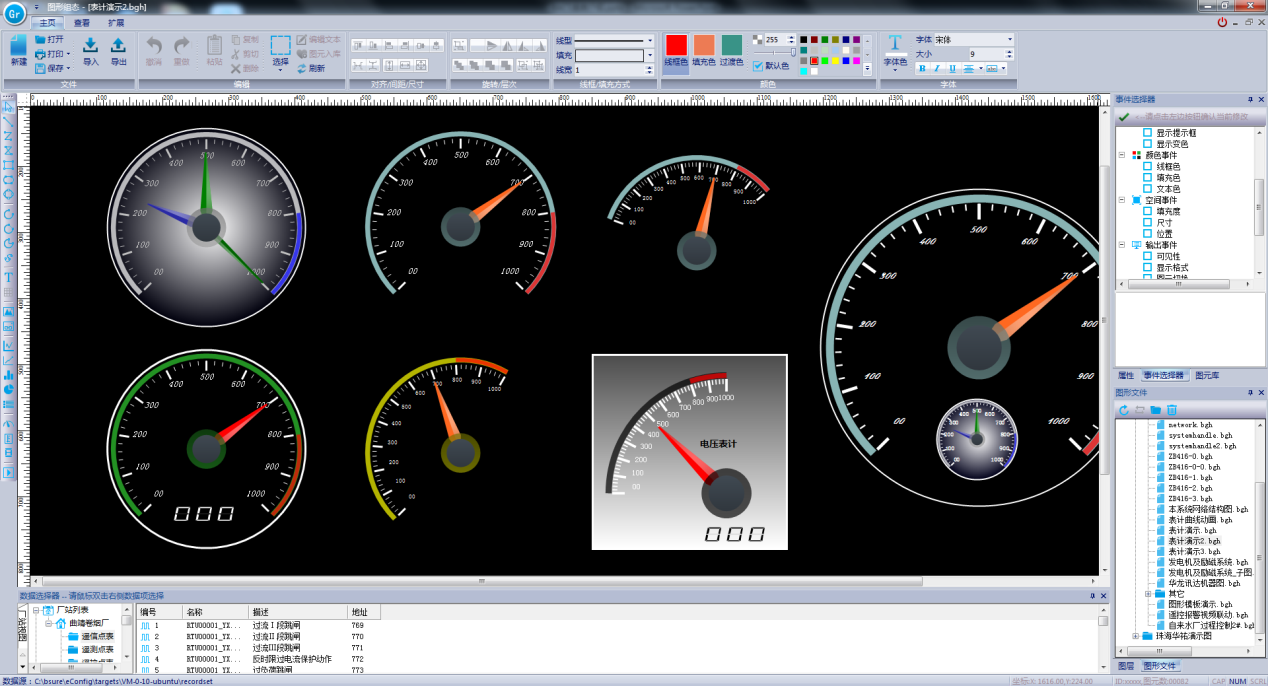

l 实时曲线、历史曲线
l 饼图、棒图
l 通过转发功能实现与配电主站或其它DCS、MES系统的数据对接

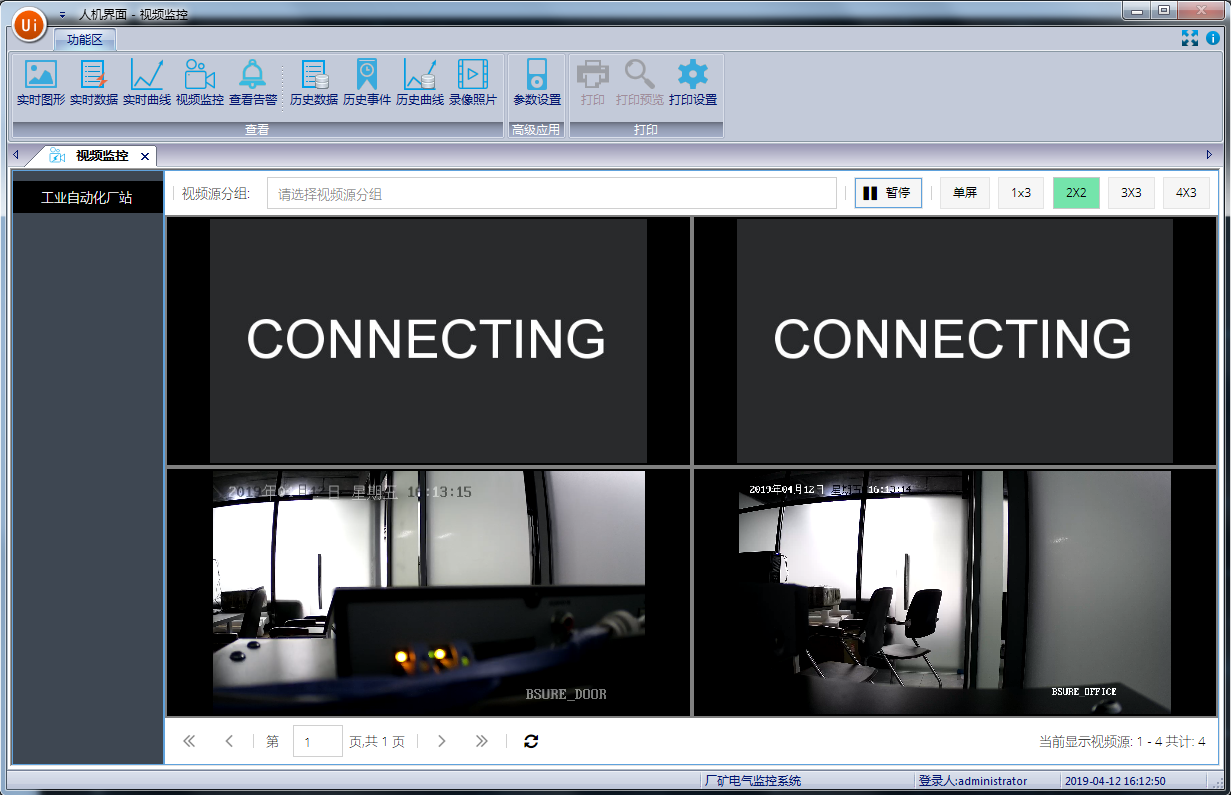

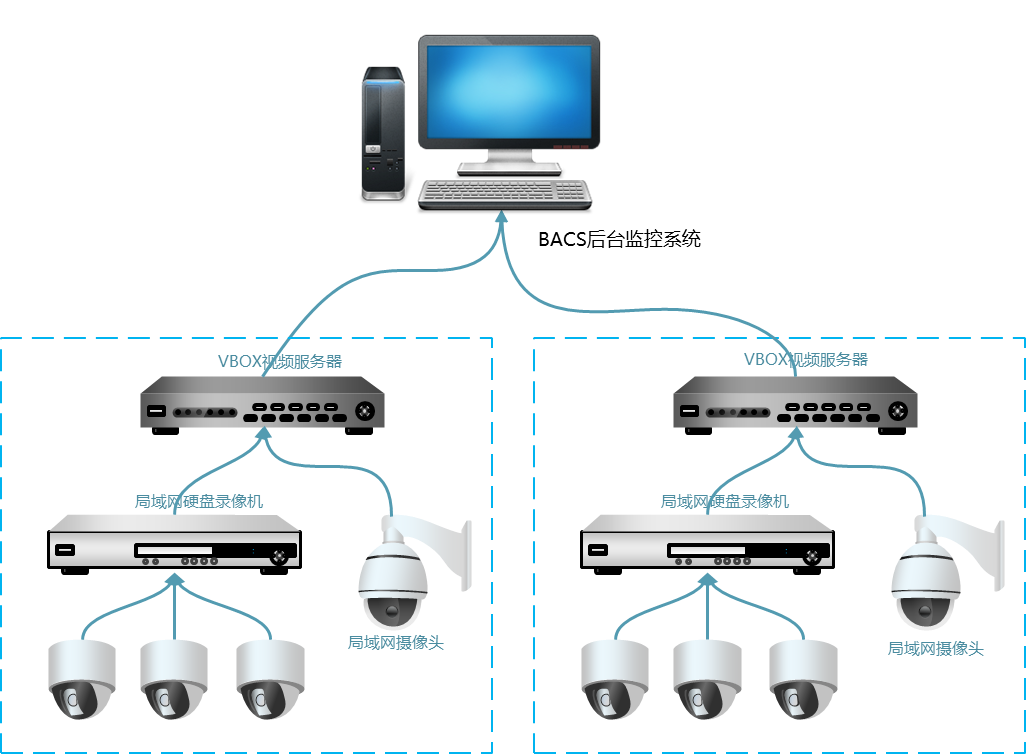

在BACS系统中可以集成嵌入视频功能。
支持协议
l 支持RTSP协议接入设备;
l 支持Onvif协议接入设备;
l 支持Onvif协议的发现以及探测;
实时直播
l 支持通道定时快照;
l 根据不同客户端平台进行全平台直播(Web、Android、iOS、H5、ie11);
l 支持对接云平台直播;
摄像机控制
l 支持对摄像机进行Onvif PTZ控制;
l 支持对摄像机进行Onvif焦距缩放控制;
l 支持抓拍
l 支持定时录像
l 支持外部紧急事件录像请求
l 变位报警联动
录像回放/照片检索
l 支持历史录像检索回放
l 支持照片检索、浏览、下载
l BACS系统能通过规约协议的方式无缝集成接入第三方的无线测温模块,能准确的测量高压触点的运行温度,实现故障的早期预测和报警,当发生故障时,提供报警并迅速确定故障点位置,并按相应预案采取安全处理
l 接入通信方式为RS-485,通信协议:标准ModbusRtu协议

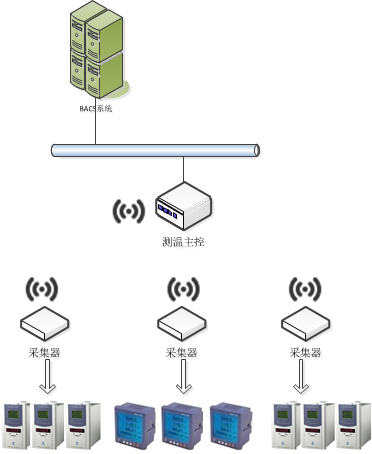

l 接入简图
BACS通过规约协议方式无缝集成第三方环境监控模块,实现对环境气体、温度、湿度、浓度、风力、液位、流量等的监测,并上送到时监控后台,为生产提供准确的环境数据。
l 通过规约协议方式接入,一般为标准ModbusRTU
l 通信方式:TCP/IP、RS232、RS485等

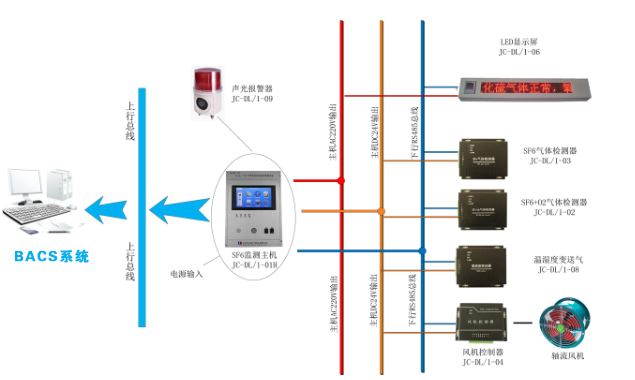

l 可实现SF6在线泄漏监控报警
l 对环境中SF6气体的定量检测功能(运用激光技术,检测性能不受环境影响)。
l 对环境中SF6气体浓度过高时发出超标报警功能,报警值可根据用户要求设定。
l 对环境中SF6分解物定量检测,能检测出SO2、SOF2和HF等有毒气体含量。
l 微量监测技术能发出早期现场警报,并指示气体泄漏位置,及时通知危险地点内人员疏散,寻找及消除泄漏源,保护运行设备。
l 对环境中氧气浓度的检测功能。
l 对环境温湿度的检测功能。
l 自动定时排风和泄露超标自动排风功能。
实施统计或计算功能
BACS系统通过规约协议方式集成各类设备控制模块,达到实时控制现场设备,节能减排的目的。
l 系统根据要求设定空调、水泵、风机开启的温度、液位等条件,结合环境监测信息,判断是否需要开启空调、水泵、风机,从而在系统后台实现配电所内空调、水泵、风机等环境设备的远程控制;
l 通信方式:TCP/IP、RS232、RS485
l 接入方式:通信协议,一般为ModbusRTU
l 实现技术:远程控制
BACS系统与消防系统进行规约通信,可无缝接入火灾报警模块,实现火灾消防的有效监视与控制,达到安全生产的目的。
l 通信方式:TCP/IP、RS232、RS485
l 接入方式:通信协议,一般为ModbusRTU
l 可接入的传感器:烟感、温感等;
BACS可通过规约方式集成其它监控子模块,实现特定的功能,BACS目前支持的规约有:IEC101、IEC103、IEC104、ModubsRTU、ModbusTCP、各直流屏规约、各GPS规约、五防闭锁规约、DTL645、各电度表规约等,如有些规约目前不支持,可定制开发;

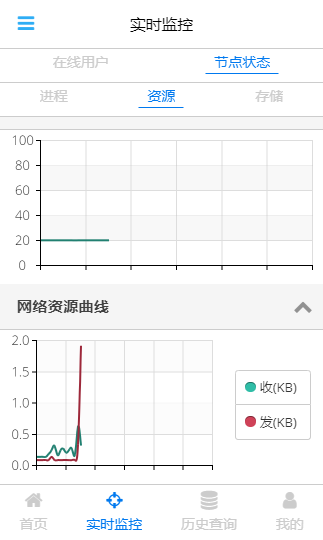

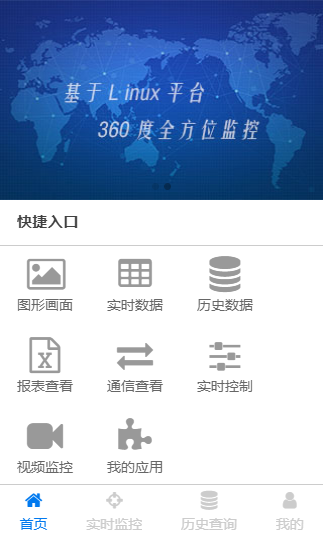

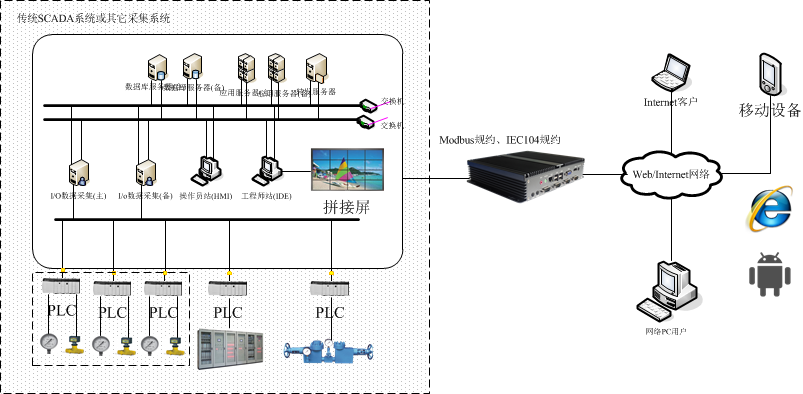

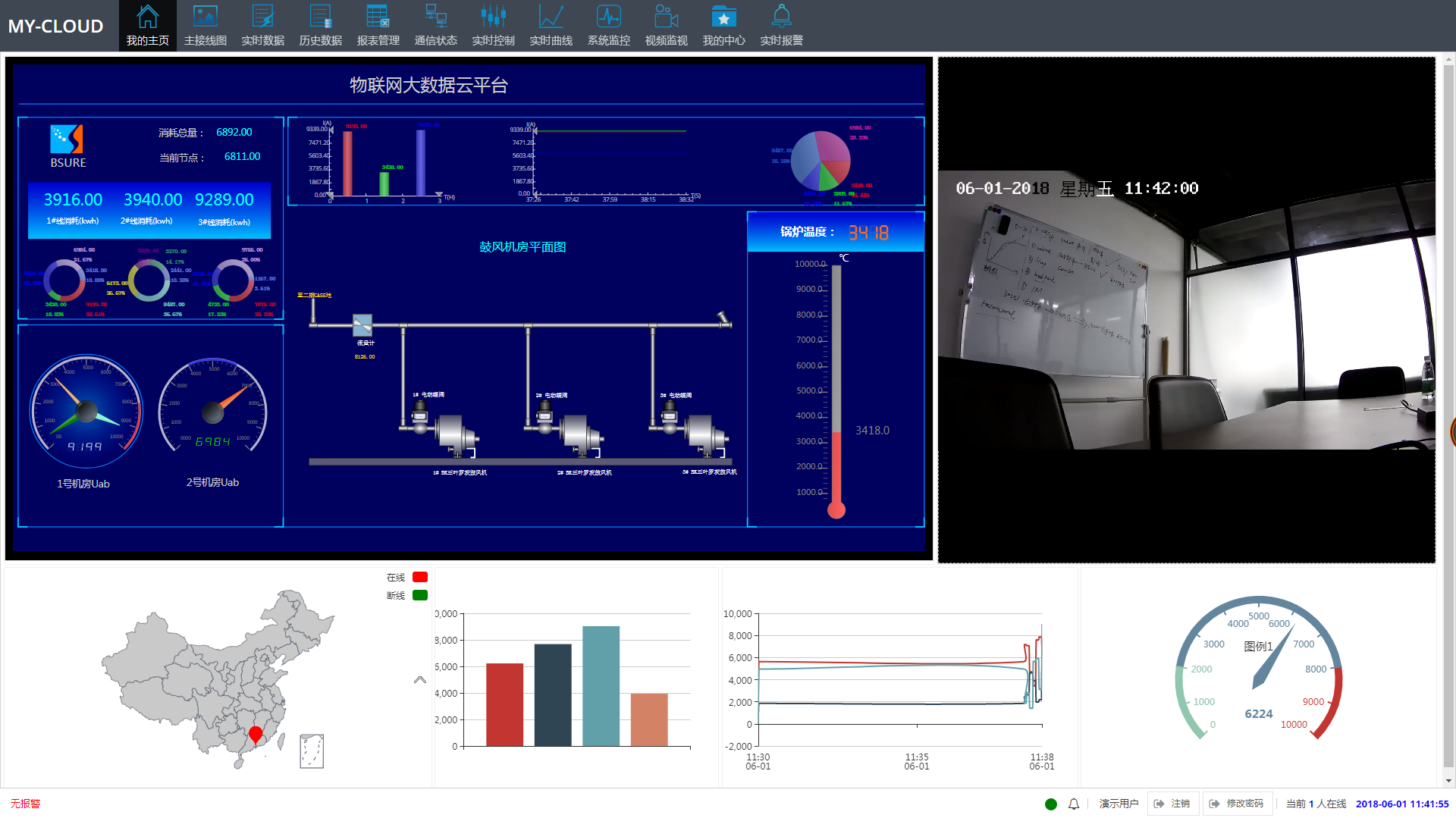

Ø BACS与E-BOX相配合能实现系统数据在WEB上的发布(上云),
Ø 可发布到WEB上的内容:实时数据、历史数据、报表数据、图形画面、实时报警、遥控操作、视频画面等;
Ø 发布本质:通过BACS的数据转发,把数据转发到E-BOX系统中达到上云的目的;
