1.实现了GOOSE:面向通用对象的变电站事件;
2.IEC 61850:建立统一的,面向对象的层次化信息模型,实现设备的自我描述,以适应自动化功能的扩展,满足应用开放互操作需求,使得不同的厂商,不同类型的IED设备能够实现互操作;

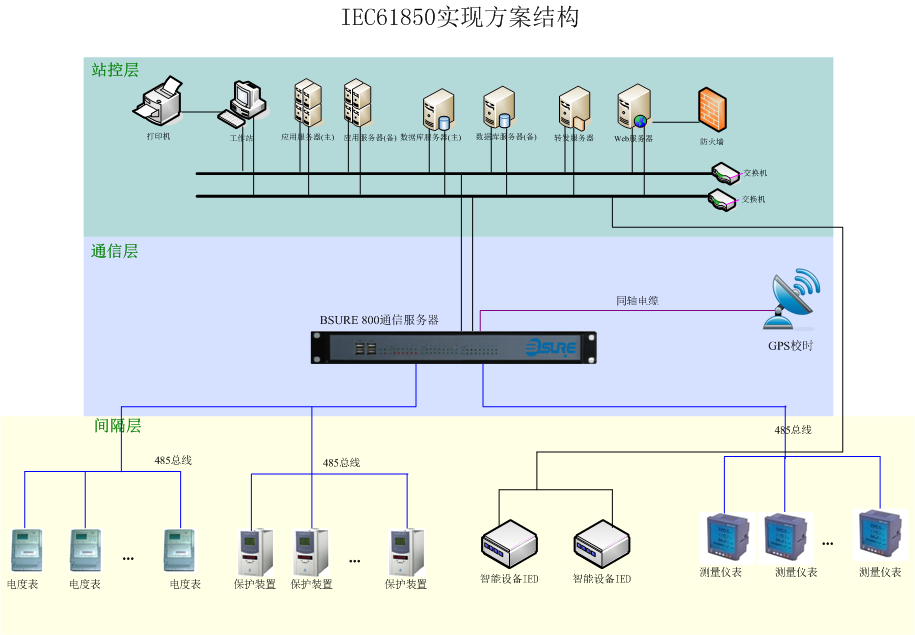

3.三层通信接口模型:变电站层、间隔层、过程层;
4.IEC 61850标准提供三类通信服务来满足三层结构的新型变电站需求,既Client-Server类的通信服务完成监控层与间隔层设备间的通信服务,GOOSE通信服务完成间隔层设备之间,间隔层设备与过程层设备之间的状态、命令等实时数据的传输服务,在IEC61850-9-2中定义的采样值(Simple Value,SV)传输服务完成从过程层设备向间隔层设备传输实时的电流电压数据采样。
5.智能终端装置是将传统的断路器,隔离开关等一次设备转换为数字化接口的设备。智能终端具有以下基本功能:采集一次设备的各种状态信息(如位置,各种报警信号等),通过过程层总线GOOSE通信服务将这些信息提供给间隔层设备;通过过程层总线和GOOSE通信服务接收控制命令和保护调合闸命令,转换为传统接点控制一次设备进行相应的操作。
6.BACS系统实现抽象通信服务接口(ACSI):实现了下列9类ACSI服务:
(1)关联服务;
(2)信息模型服务;
(3)定制组服务;
(4)主动上送的报告服务;
(5)日志服务;
(6)快速报文;
(7)采样值;
(8)对时;
(9)文件;
7.特定通信服务映射(SCSM):SCSM实现了ACSI与具体网络和协议映射的定义。IEC61850-8-1定义了ACSI到以太网和MMS协议之间的映射关系。IEC61850-9-1、IEC61850-9-2 定义了过程层采样服务到以太网之间的映射,
8.BACS实现了IEC61850的一致性监测
(1)配置文件的测试项;
(2)数据模型的测试项;
(3)ACSI服务测试项;
9.BACS中基于SCL的配置过程:
(1)IED(智能电子设备)厂商提供一个IED能力描述文件ICD,该文件的内容由装置本身的功能决定;
(2)各种IED的ICD文件可以存入IED数据库中,供系统配置器使用;
(3)系统配置器从IED数据库中读出描述IED能力的ICD文件;
(4)配置工程师根据从IED数据库中读出ICD文件以及系统规范进行IED配置,包括通信配置;
(5)系统配置器处理这些配置数据,产生全站配置文件SCD;
(6)IED配置器接收并处理该SCD文件,生成具体IED的配置文件CID
序号 | 名称 | 型号 | 数量 | 单位 | 备注 |
一、监控室 | |||||
1 | 研华工控机 | IPC-610-H | 5 | 台 | 用于监控室后台 |
2 | 液晶显示器 | 三星22吋 | 5 | 台 | |
3 | 打印机 | 映美FP-700K+ | 1 | 台 | 报警打印 |
4 | UPS不间断电源 | 山特1KVA 1小时 | 5 | 台 | 防意外停电 |
5 | 通信服务器 | BSURE 800 | 3 | 台 | 通信管理机 |
6 | Windows操作系统 | Win7/Win10/Win2008 | 5 | 套 | |
7 | SQL Server 服务库软件 | SQL Server2008 R2 | 2 | 套 | |
8 | 图形组态软件 | BACS-Gr | 1 | 套 | BACS系统 |
系统组态软件 | BACS-Db | 1 | 套 | ||
实时库子系统 | BACS-Rt | 1 | 套 | ||
数据采集子系统 | BACS-Da | 1 | 套 | ||
人机界面子系统 | BACS-Ui | 1 | 套 | ||
网络通信子系统 | BACS-Ns | 1 | 套 | ||
WEB子系统 | BACS-Web | 1 | 套 | ||
二、线缆及附件 | |||||
1 | RS485通信线 | 通信双绞线 | 500 | 米 | |
2 | 6类网线 | 网线 | 200 | 米 | |
3 | 附件 | 线管、工具等 | 1 | 套 |
