BCAT录波分析工具

录波文件：COMTRADE格式
分析种类：圆形阻抗分析、差动分析、相量分析

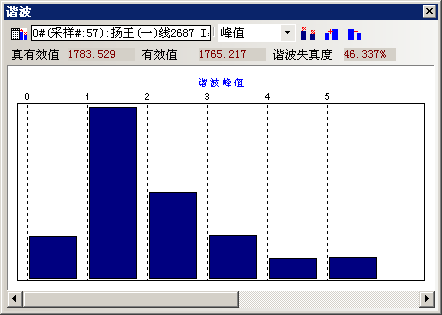

产品描述：该软件的为电气工程师进行录波数据分析，提供可视化的分析工具。该软件以COMTRADE格式录波数据文件为主要研究对象，提供专业的录波数据分析计算功能、多视角的数据表现功能。如：波形显示，波形缩放、波形合成、谐波分析，向量分析，序分量分析，通道计算，阻抗分析等
在线订购

BCAT 功能介绍

BCAT电力故障录波数据是电力系统故障分析和保护动作判断的重要依据。

随着电力网络的扩大化复杂化和区域网互联趋势的到来，电力系统的行为也将越来越复杂。一些原有的假设条件和简化模型的适用性都将接受进一步的挑战与检验。在此情形下，丰富详尽的现场实测数据，尤其是故障或非正常状态下的数据，无疑将具有越来越重要的价值。它们不仅是分析故障原因、检验继电保护动作行为的依据，也为电力工作者研究了解复杂系统的真实行为、发现其规律提供了宝贵资料。
该软件的主要用途：为电气工程师进行录波数据分析，提供可视化的分析工具。
该软件以COMTRADE格式录波数据文件为主要研究对象，提供专业的录波数据分析计算功能、多视角的数据表现功能。如：波形显示，波形缩放、波形合成、谐波分析，向量分析，序分量分析，通道计算，阻抗分析等。

BCAT 系统结构

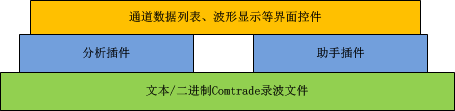

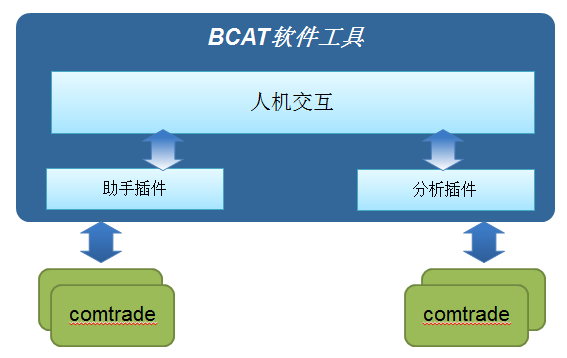

CAT系统软件通过解析电力COMTRADE文件，把文件中的系统配置信息、录波数据信息，通过本系统的解析引擎进行解析，以波形或格式化后的数据展示给使用者，辅助用户进行故障定位，波形分析，其基本结构可用下图表示

BCAT 技术特点

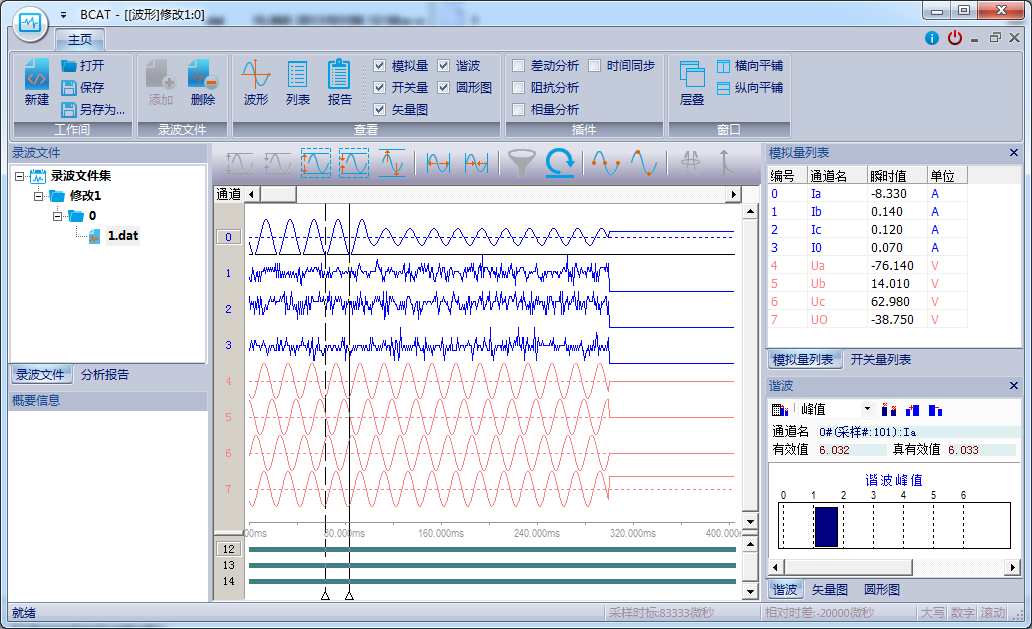

灵活的波形显示
故障录波数据会以较高的采样频率持续记录几十秒的暂态数据，特别是故障时刻前后的几秒，录波数据一般都相对密集，波形分析对比是对这种周期信号的强有力的手段，本系统通过波形过滤，波形合成，波形过滤等手段，将关心的通道进行集中展示，同时还可对特定时段的波形进行缩放，从而观察每个采样点的数据变化情况，另外利用通道还可对采样通道数据进行扩展，进一步分析序分量波形等信息，为工程技术人员分析问题，把握微分时段装置运行环境提供了强而有力的手段。

可扩展的分析插件
本工具集成有教课书式的电力分析插件，如：矩形和圆形阻抗分析插件，差动分析插件，相量分析插件，时间同步插件等，使故障分析过程更有针对性，我们还提供特定分析方法插件制作服务。

高效流畅的显示性能
因录波数据信息量非常大，特别是对于一些特殊装置需要超高的采样频率时，信息量成指数增长，如何流畅地进行波形及数据信息展示，是我们一直关心的问题，所以我们放弃了一些高级图形显示接口，采用最低级的但却是最高效的图形接口。力争提供您一个流畅平顺的数据分析环境。
